20 жовтня 2022р.
Предмет: Iмпульсна та цифрова техника.
Тема 5: Схеми цифрових пристроїв.
Урок 22,23: Пристрої відліку часу. Пристрої індикації частоти.
Спосіб їх дії засновано на підрахунку електричних імпульсів, які виробляються генератором сталої частоти. Оскільки період проходження імпульсів постійний, то їх кількість пропорційна часу. Такі реле складаються з генератора імпульсів, керованого лічильника імпульсів і вихідного пристрою, що впливає на кероване коло. Лічильник налаштовується на задану кількість імпульсів, і таким чином можна забезпечити будь-яку витримку часу.
До появи недорогих мікроконтролерів, робота електронних реле часу ґрунтувалась на перехідних процесах у розрядному контурі RC чи RL. Сучасні реле часу відпрацьовують потрібну затримку, на основі програми керування у мікроконтролері. Електронні цифрові реле, можуть мати рідкокристалічний дісплей для зорової підтримки програмування, та декілька кнопок, за допомогою яких, можна легко запрограмувати його роботу (спрацювання перекидного контакту, декількох контактів у разі багатоканальних реле, або з'явлення сигналу — «1» чи «0» на його цифрових виходах) на добу, тиждень, місяць чи рік. Подібні реле мають вбудований акумулятор, який дозволяє зберігати задану програму у разі пропадання напруги до шести тижнів. Власне споживання ними електрики — 1,5 вати. Перед початком налаштування цих реле, треба виставити кнопками дійсний час і відтак, програмувати. Найменший проміжок програмування електромеханічних реле часу та
електронних реле часу, зазвичай, дорівнює 1 хвилини, а електронних реле затримки часу — 0,1 секунди.
Електронні реле можуть монтуватися в електрощит на 35 — міліметрову рейку і працювати безшумно та дуже надійно. Найсучасніші реле з цифровими виходами, вже могли програмуватися за допомогою персонального комп'ютера та не потребувати технічного обслуговування, адже їм не потрібні внутрішні акумулятори (усі параметри зберігаються постійно), тобто мають, так звану, незникну пам'ять.
Прикладами використання реле часу, можуть бути: переведення роботи електричного бойлера або іншого потужного споживача електрики на нічний час, з попередньою установкою зонного лічильника електричної енергії, вмикання-вимикання світла у певний час доби та інше.

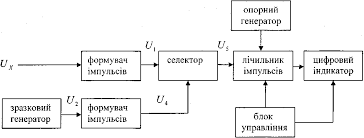

Рис.1.Функціональна схема частотоміра:
Завдання: опрацювати матеріал з теми, інтернет-ресурс:
Контрольне завдання: написати принцип роботи частотоміра та його застосування при ремонті радіотелевізійної апараратури.
Відповідь на контрольне завдання надсилайте на електронну пошту: honor7valera@gmail.com
