Зв'язані коливальні контури



18 січня 2021р.

Предмет: Радіоелектроніка та основи телебачення.

Урок 29: Види, робота, характеристики і застосування зв'язаних коливальних контурів.
           В електричних та радіоелектронних пристроях поряд з одиночними часто використовують зв’язані резонансні контури. Два контури називаються зв’язаними коли коливання в одному контурі породжують коливання в іншому. Контур, у який увімкнено джерело е.р.с., називається першим або первинним, а інший, зв’язаний з ним - другим або вторинним.

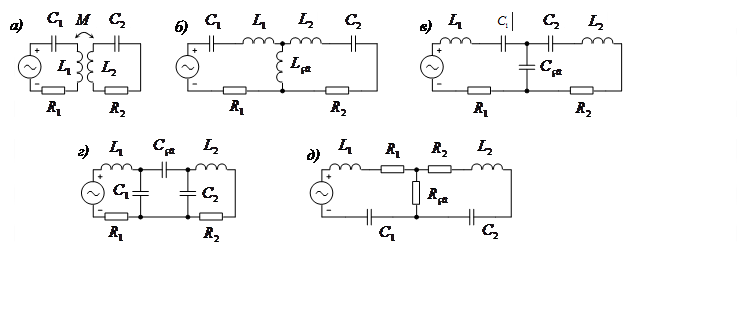

      Передача електромагнітної енергії із одного контуру в інший може відбуватися за рахунок: спільного магнітного поля (трансформаторний або індуктивний (рис.1,а) та автотрансформаторний зв’язок(рис.1,б)); спільного електричного поля (внутрішній (рис.1,в) та зовнішній (рис.1,г ) ємнісний зв’язок); спільного резистора (гальванічний зв’язок (рис.1,д).Рис.1.

І хоча на практиці окрім вищезазначених використовуються і комбінований зв’язок (спільне електричне та магнітне поле) проте найбільш поширеним є зв’язок через взаємну індуктивність  між котушками  та  .

     Наостанок наведемо приклад застосування зв'язаних коливальних контурів (ЗКК). Найбільш важливим їх призначенням є забезпечення високої селективності приймальних пристроїв різного призначення при заданій смузі пропускання.Навіть при ідентичних контурах і зв’язках між ними конструкція багатоконтурних смугових фільтрів є громіздкою і складною в регулюванні. Тому, з одного боку, система ЗКК здебільшого застосовується при фіксованому настроюванні, для роботи у заданому діапазоні частот, а з іншого боку, застосовується ЗКК при (n – число контурів) зустрічається вкрай рідко і є виправданим лише за підвищення вимог до селективності, наприклад, у пристроях багатоканального зв’язку. На практиці відомим є застосування  смугових фільтрів, які містять до 11 зв’язних контурів.У радіоприймальних пристроях ЗКК застосовується у багатоконтурних вхідних пристроях, у каскадах підсилювачів проміжної частоти, в частотних детекторах.

Контрольне завдання:

1. Розглянути та нарисувати фрагмент електричної схеми застосування ЗКК, поясніть призначення.
