Кінцеві (вихідні) ПЗЧ



21 квітня 2021р.

Предмет: Радіоелектроніка та основи телебачення.

Урок 43: Кінцеві (вихідні) ПЗЧ.

        Якщо необхідно використовувати одне джерело живлення, то застосовують схему каскаду підсилення потужності, в якій навантаження вмикають через розділювальний конденсатор  (рис.1.). В цій схемі постійна складова струму не проходить через навантаження і воно вмикається відносно спільної точки схеми. По відношенню до джерела живлення Е_к обидва транзистори ввімкнені послідовно, а по відношенню до навантаження (або за змінним струмом) - паралельно.

Рис.1. Безтрансформаторний двотактний підсилювач потужності з несиметричним виходом і одним джерелом живлення.

     Розглянутий каскад підсилення потужності можна спростити, якщо застосувати транзистори з однаковими параметрами, але з різними типами провідності (рис.2.).

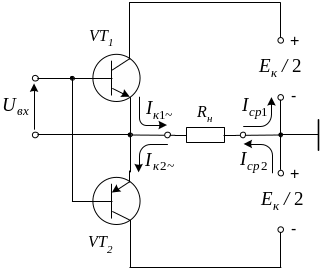

Рис.2. Схема безтрансформаторного двотактного підсилювача потужності з додатковою симетрією (комплементарний повторювач напруги) з двома джерелами живлення

     Така схема не вимагає фазоінверсного каскаду, оскільки при подачі одного і того ж сигналу на бази обох транзисторі, струм колектора одного транзистора буде зростати, а другого зменшуватися, а схема буде працювати як двотактна. Таку схему безтрасформаторного підсилювача потужності називають двотактним каскадом підсилення потужності з додатковою симетрією. Оскільки транзистори ввімкнені в такій схемі з спільним колектором, то такі каскади називають також комплементарними повторювачами напруги. Такі каскади підсилення потужності можуть працювати в режимах А і В. Переважно вони працюють в режимі А або АВ. При  обидва транзистори закриті, а струм спокою дуже малий. При додатній полярності вхідного сигналу VT₁ працює як емітерний повторювач, а VT₂ - закритий. При від’ємній полярності вхідного сигналу VT₁закривається , а працює як емітерний повторювач. З відкритого стану у закритий проходить протягом певного проміжку часу, тому коли тривалість періоду сигналу менша від цього проміжку, то обидва транзистори будуть відкриті. В цьому випадку VT₁ буде ще відкритий, а VT₂ вже відкритий і через обидва відкриті транзистори буде проходити великий струм, який може їх зруйнувати. Цей струм називають також наскрізним. Для захисту транзисторів від цього наскрізного струму необхідно передбачити обмеження струму. Найпростіший спосіб обмеження цього струму – застосування в колах емітерів обмежуючих резисторів R₁ і R₂.

Рис.3. Схема безтрансформаторного двотактного підсилювача потужності з додатковою симетрією (комплементарний повторювач напруги) з одним джерелом живлення

     Якщо необхідно використовувати одне джерело живлення, то застосовують схему каскаду підсилення потужності, в якій навантаження вмикають через розділювальний конденсатор (рис.3.). В цій схемі постійна складова струму не проходить через навантаження і воно вмикається відносно спільної точки схеми.



  Рис.4.Практична схема безтрансформаторного ПЗЧ з двохтактним вихідним каскадом.



Завдання: скласти конспект, що містить схеми та пояснення до них.

Контрольне завдання: розглянути і написати роботу схеми та призначення радіоелементів на рис.4. Виконання контрольного завдання  відправляйте на електронну пошту : honor7valera@gmail.com
